凝汽器膠球清洗裝置-技術設計，結構合理，收球率高

2013/6/22 22:47:16　字體：大中小　瀏覽 771

一、凝汽器膠球清洗系統設計
我公司生產的膠球清洗裝置是目前國內更新?lián)Q代膠球清洗裝置，本產品主要組成部件有強排污反沖先二次濾網和漏斗式收球網是國內技術。對大機組采用單元化運行，每一側凝汽器使用強排污反沖先二次濾網，收球網、裝球室、膠球輸送泵各一臺；通常收球網采用倒V型的收球網，小機組通常采用共用一體化運行-漏斗式收球網。
   使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善工人勞動條件的理想設備。

二、膠球清洗裝置的技術特點：
       1、設計結構新穎合理；
       2、操作方便；
       3、投球飽和狀態 膠球回收率≥98%；
       4、強排污反沖洗二次濾網(手動、電動)過濾能力強。

三、收球網的設計
　　收球網是凝汽器進行膠球清洗過程中的關鍵設備之一。要維持海綿膠球?qū)淠艿倪B續清洗，就要將膠球源源不斷地送入清洗系統中。再將回水管道上的膠球及時回收，再次投入循環水進水管道。發電廠汽輪機組凝汽器換熱管內污垢的積聚，不僅惡化了真空，降低了汽輪機的熱效率，而且會引起銅管腐蝕、泄漏，嚴重時會威脅汽輪機的安全運行。膠球清洗裝置是最有效防止凝汽器換熱管污垢聚積，理想的清洗方法,收球網就是用來把分散在冷卻水中的膠球全部收集起來的，以便重復使用的主要設備。
　　
四、裝球室
     裝球室是膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種轉換設備。有手動、電動兩種。

五、分匯器實際就是三通閥，主要通過導向板的切換使用方向，

六、膠球輸送泵
　　膠球輸送泵為無障泵，這種泵在運行中不會損壞膠球，使用壽命長。型號：JQ125-9、JQ125-11、JQ125-15、JQ125-18、JQ125-22、JQ125-25、
　　當電器柜用于200MW以上機組的程控控制系統時，可與控制室相互配合投放膠球。

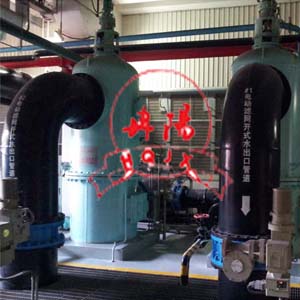

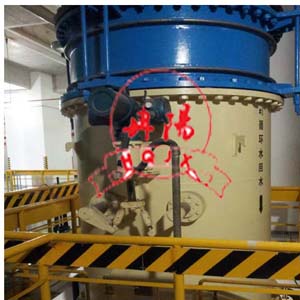

七、強排污反沖洗二次濾網
　　選擇強排污反沖洗二次濾網，二次濾網按控制方式分為手動、電動兩種。按安裝位置分為：臥式安裝、立式安裝，濾網采用不銹鋼沖孔板網，硬度適中，網孔距離均勻，過濾能力強。
