膠球清洗裝置正確認識它們使用的好處是什么？
我們都知道膠球清洗裝置是凝汽器系統安裝使用的設備，正確的安裝使用也是減少時間，節能效益的關鍵。該膠球清洗裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。
該膠球清洗裝置的適用范圍相當廣泛，它不僅適合于汽輪機的凝汽器，同樣也適用于石油、化工等單位固定管式熱交換器的冷卻管清洗。在連續工作不降低負荷的狀態下，該膠球清洗裝置可隨時投入使用，始終保持冷卻管的清潔狀態，延長冷卻管的使用壽命、
減輕勞動強度：是提高電廠經濟效益，保障凝汽器安全經濟運行，是不可缺少的必備裝置。
我廠生產的膠球清洗裝置是目前其它清洗裝置的更新?lián)Q代產品。本產品主要組成部件二次濾網和收球網是當前最先進的兩種型式，它具有以下特點：①設計結構新穎合理；②操作方便；③膠球回收率高（≥96%）；④二次濾網過濾能力強。
膠球清洗系統由二次濾網、收球網、裝球室、膠球室、分匯器、閥門、管路和電器控制裝置構成。1、收球網2、二次濾網3、分匯器4、裝球室5、膠球泵6、電動機7、球閥8、法蘭
【膠球清洗裝置工作原理】

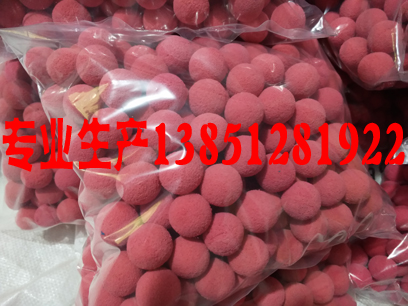

選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點（約1—2mm），且濕態比重和水相近。將膠球從裝球室，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵，打開系統兩端球閥，膠球就在比循環水進出口壓力差的作用下，被擠壓通過冷卻管，對冷卻管內徑進行一次磨擦，使管內壁污垢隨水流帶出，膠球隨循環水經出水管進入收球網，在收球網板的阻攔下，把膠球分離出來，由膠球泵抽出重新回到裝球室，如此循環往復對凝汽器冷卻管實現連續自動清洗。
膠球清洗裝置的組成部分

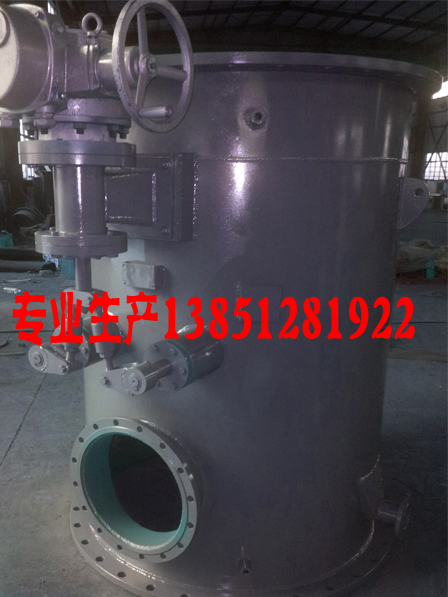

■二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它清除了大于6mm以睥一切雜物，對保障膠球的暢通無阻和凝汽器的正常工作，起到了關鍵作用。二次濾網分為：手動二次濾網和電動二次濾網兩種。它主要由：①殼體②不銹鋼網芯③高壓噴嘴④轉動機構⑤減速機⑥排污門等六個部件組成。1、對接法蘭2、筒體3、網芯4、支架5、排污門6、本體法蘭7、減速機構。
■收球網：收球網是膠球清洗裝置系統中的關鍵設備，它安裝于凝汽器出水管段上，它的作用是把膠球從冷卻水中分離出來，且必須具備不漏球、不卡球的性能，球被回收后由引出管從收球網引出打回裝球室。我廠生產的收球網是目前最先進的結構形式，它的柵網板可以轉動；在膠球裝置投運時，網板處于收球位置，在不投運清洗裝置時，該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵網板上雜物的作用。網板的轉動定位由電動執行機構執行（小型收球網為手動控制）。柵網板到位與否是保證收球網收球效率的關鍵之處。
手動收球網的結構形式如下：1、殼體2、柵網板3、軸系4、引出管組件5、導流板6、手孔。
全自動收球網：該產品采用PLC可編程序控制器為核心。該系統具有如下功能：
1、遠方程控控制方式（自動）：接受DCS系統來的啟、停指令。
2、就地程控控制方式（自動）：接受就地控制柜按鈕開、關、停指令。
3、就地實現點操控制方式（手動）：接受就地控制柜按鈕開、關停指令。
4、具有程序啟、停及綜合故障反饋信號輸出。
5、具有定時控制。
